發布者：FL 2021.03.27

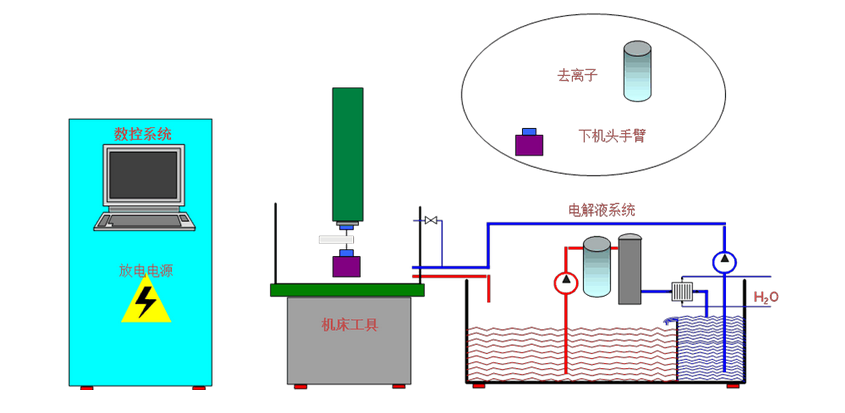

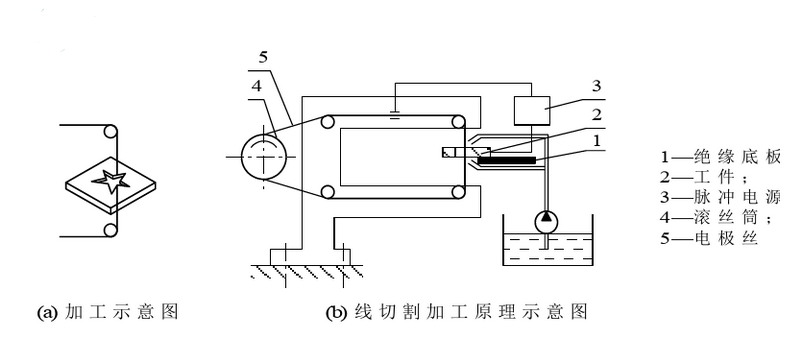

線切割原理圖

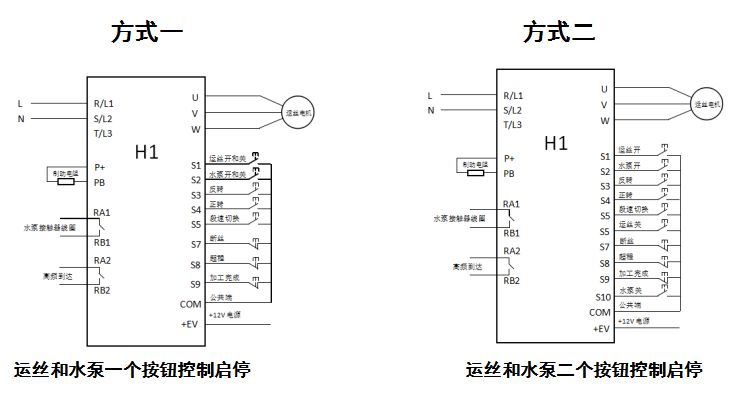

H1系列變頻器接線圖：

方式一參數設定：

參數號	名稱	設定值	說明
P1.66	鍵盤M燈來源	1070	M燈斷絲保護指示
P1.67	鍵盤M燈來源Bit位	6	M燈斷絲保護指示
P2.18	最大設定值	100	最大頻率100Hz
P2.30	多段速0	50	運絲高速50Hz
P2.31	多段速1	20	上絲低速20Hz
P2.50	加速時間0	0.5	加速時間0.5s
P2.70	減速時間0	0.35	減速時間0.35s
P3.30	Y1（RA1,RB1）來源	1363	控制水泵接觸器線圈
P3.32	Y2（RA2,RB2）來源	1341	高頻到達
P5.20	停止功能	1	直流制動
P5.21	停止頻率	5	直流制動頻率5Hz
P5.22	直流制動電壓	240	大于200為電壓制動，小于等于200為電流制動
P5.23	直流制動時間	0.3	直流制動時間0.3s
P12.07	自由參數8	448	根據斷絲，超程，加工完成默認觸點設置，出廠默認為全部常閉信號，參考下面表格設置。
			S9	S8	S7
			加工完成	超程	斷絲	P12.07設置
			0	0	0	0
			0	0	1	64
			0	1	0	128
			0	1	1	192
			1	0	0	256
			1	0	1	310
			1	1	0	384
			1	1	1	448
P12.08	自由參數9	285	斷電剎車母線電壓判斷基準DC 285V
P16.07	比較器2延時時間	0.5	高頻到達延時0.5s

方式二參數設定：在方式一的參數前提下還需設定以下參數

參數號	名稱	設定值	說明
P16.10	比較器3配置	6	水泵停止按鈕默認是常開設6，默認是常閉設4運絲停止按鈕默認是常開設6，默認是常閉設4
P16.14	比較器4配置	6	水泵停止按鈕默認是常開設6，默認是常閉設4運絲停止按鈕默認是常開設6，默認是常閉設4

1. 常見問題與解決方法

5.1無法起動。

解決方法：（a）查看電機接線是否良好。

（b）電機是否正常。

（c）查看變頻器參數是否正常。

5.2電機反向。

解決方法：（a）調整電機線相序或變頻器輸出端UVW三相中兩相對調

（b）更改變參數P05.07設為1 強制換相

5.3啟動跳故障E0007。

解決方法：（a）檢查電機參數設置是否正確。（P06.10~P06.15）

（b）加大加減速時間。（P02.50 加速時間 P02.70減速時間）

（C）判定電機好壞，可先用工頻運行正常后在切換變頻使用

5.4 M燈亮。

（a）查看電極絲是否有斷絲

5.5沖出左右行程

（a）檢查限位開關是否損壞，觸點是否接觸不良或光電開關是否失效

（b）檢查變頻器輸入端子S3 S4是否有效

5.6停機跳E0008

（a）關閉電源，使用萬用表電阻檔檢測制動電阻是否損壞

注釋：1.其他故障代碼含義參考說明書上的故障代碼表。
