一、變頻器降容的概念：
在變頻器/逆變器的應用中，我們往往要根據實際的工況，考慮設備的降容問題，而在技術手冊中，也會提供變頻器在不同使用環境下的降容系數或曲線，便于使用者根據降容的曲線和負荷條件進行可靠的選型。究竟什么因素會需要變頻器降容使用，以及降容使用中的一些技術問題，是我們今天要探討的內容。
首先我們明確一個概念：變頻器的額定輸出電流是指在規定的工作條件下，能夠連續供給而不會超過規定限值的總輸出電流有效值。而所謂的“規定工作條件”涉及“環境溫度”、“海拔高度”等外界因素，還有一些變頻器自身的電氣參數。當變頻器的實際的運行條件突破“規定工作條件”時，變頻器的輸出能力會變?nèi)?，此時若變頻器仍保持額定輸出電流，其溫度會更快上升，熱平衡點也會超過額定值，到達溫度保護門檻后觸發變頻器過熱保護停機。因此在無法避免突破“規定工作條件”時，又要保證變頻器能正常運行，就要降低變頻器的額定輸出電流，此現象稱之為變頻器的降容，引起變頻器降容的相關因素稱為降容條件。二、導致降容的因素：
導致降容的主要因素有環境溫度、海拔高度、開關頻率和輸出頻率4項。其產生的最終影響都是使變頻器的發熱加劇。變頻器中的功率元件（如IGBT，整流二極、或晶閘管，制動斬波器，或者集成的IPM）大都有測溫元件采集其溫度值，轉換成電信號的形式輸入到變頻器的控制器中，該量通過模數轉換后由控制器監控，當實際溫度超過熱報警的門檻值，即觸發熱保護動作。另須注意的是，負載的標準雖然不是直接導致降容的主要因素，但選型時也會影響到變頻器的容量選擇。

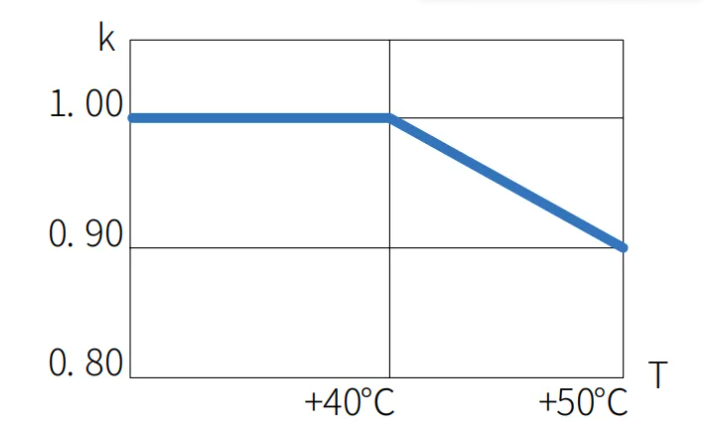

這是一個最直接的因素。環境溫度越高，變頻器的起點溫度就越高，即使變頻器運行在小于額定輸出電流的狀態，也更容易達到或超過熱報警的門檻值。通常變頻器對環境溫度上限的要求為≤40℃，這里的環境溫度不是指氣溫或室內的溫度，而是指最靠近變頻器的周邊空間溫度。比如，當變頻器安裝在機柜內時，指機柜內的溫度（經過測試發現在變頻器四周10mm范圍內多點測得的溫度平均值能代表環境溫度）。在+40℃~+50℃的溫度范圍內，每增加1℃額定輸出電流必須降容1%。通過將額定值表中給定的電流值乘以降容系數（K），即可算出輸出電流。隨著海拔升高到1000m以上，空氣會變得越來越稀薄，導熱系數降低，變頻器散熱越來越困難，根據散熱公式電流的平方與導熱系數成正比（），從而會引起輸出降容。通常變頻器廠家會提供海拔1000m-4000m范圍內的降容特征曲線，在更高的海拔高度，由于大氣壓和溫度變得更為極端，很難評估變頻器的使用條件是否能滿足。一些資料和文章中提到過海拔的上升，環境溫度會下降，允許電氣設備有更大的溫升空間，對于導熱系數的降低有一定補償作用，參考GB/T20626.1認為補償值為海拔每升高100m，環境空氣溫度降低0.5℃。但補償作用還需要結合變頻器的“環境溫度”因素來考慮。

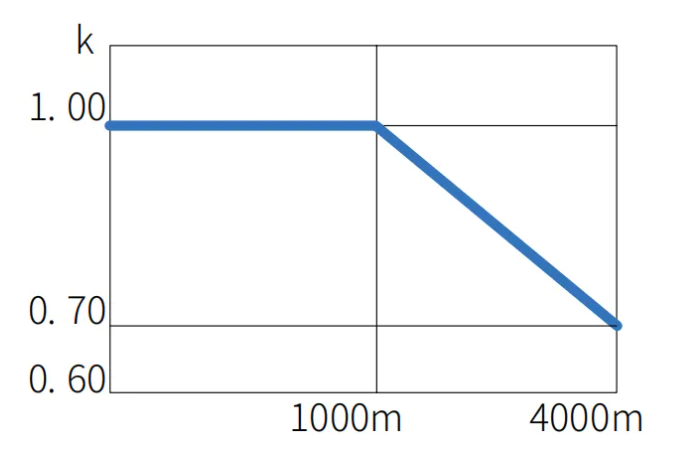

在海拔高度在1000m到4000m范圍內，海拔每增加100m，變頻器輸出電流必須降容1%。當海拔高于2000m時，空氣絕緣能力亦受到影響，電氣間隙需要修正。
變頻器中的IGBT器件的發熱受開關頻率影響。開關頻率越高，變頻器的輸出電壓的諧波幅值越小，輸出電流越接近正弦波，轉矩越平滑，電機噪聲越小。但高開關頻率使IGBT開通和關斷更為頻繁，產生的開關損耗和發熱更嚴重。為兼顧諧波和發熱兩個主要因素，通常變頻器的額定開關頻率在2kHz-4kHz范圍內。但在一些特殊應用，如控制高速電機，為減小諧波的危害需要將載波比①保持在10以上，因此要根據電機的額定運行頻率提高開關頻率，由此產生更高的開關損耗發熱，需要變頻器的輸出降容。以電氣院TAC1-0900A-I2C3產品為例，開關頻率降容曲線參見下圖：

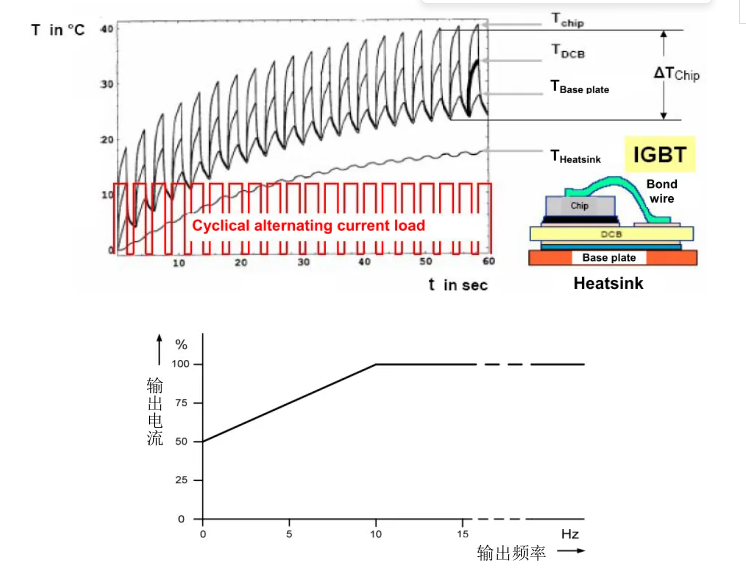

在環境溫度+40℃，隨著開關頻率的增加，變頻器容量按曲線降容。當變頻器長時間以高輸出電流工作在低輸出頻率時（例如在張力控制應用中），需要考慮降容，其原因是由IGBT功率器件的熱疲勞造成，并不像溫度、海拔等關鍵因素直觀，容易被人忽視。變頻器中逆變電路的IGBT只在半個輸出基波周期中有電流流過，另半個周期無電流。低輸出頻率時電流流過很長一段時間，有電流時器件結溫升高，無電流時溫度迅速下降，周而復始，結溫處于大幅波動狀態。即使輸出電流的均方根值保持不變，維持的時間很長，也會導致非常高的芯片溫度Tchip和極高的溫度波動ΔTchip。電流幅值越大或周期越長，ΔTchip越大。ΔTchip過大會降低器件使用壽命，因此變頻器輸出電流需要隨輸出頻率減?。ㄒ话闱闆r以＜10Hz輸出頻率考慮）而降低，參見下圖考慮降容。
