BD330系列變頻器在數控機床上的應用

引言
    在機械制造業中，用普通機床加工復雜的零部件或具有較高精確度的批量產品時，需要熟練的技術工人手工操作來完成，這種效率低下的傳統加工方式已無法滿足現代制造業的需求。隨著計算機技術的飛速發展，先進的加工中心和數控機床應運而生，逐漸成為主流的工具機床。在機床的主軸調速系統中，傳統復雜的齒輪箱式分級調速方式已不能滿足要求，所以采用更為先進的變頻無級調速方式尤為重要。對于普通三相異步交流電動機，無速度傳感器矢量控制變頻器BD330，能獲得高達150%的啟動轉矩，可實現在線和離線電機參數自動識別，調速范圍寬，低速時轉速波動小，保證了機床系統的穩定性和精確度。


數控機床的功能需求：
◆ 數控機床的核心是數控操作系統，變頻器是受數控操作系統控制來實現機床主軸無級調速，以實現不同的加工工藝
◆ 低轉速高轉矩，能保證在100r/min速度下正常切削工作
◆ 轉速穩定，不丟轉。在加工螺紋過程中要求轉差范圍在幾轉之內，轉差過大會造成螺紋的螺距不均，不能實現螺紋加工
◆ 端子控制作為命令源，二線式端子控制:正轉命令、反轉命令
◆ 轉速由數控系統輸出0～10vdc信號給定，外部模擬量控制
◆ 加速和減速時間短，一般在1s，需要配制動電阻

l BD330具有以下獨特的優點:
◆ 起動、停止平穩，調速范圍大
◆ 工作可靠，能長期連續穩定運行
◆ 操作簡單方便，維護量小
◆ 輸出特性能滿足數控機床電機的要求


變頻器接線與調試：

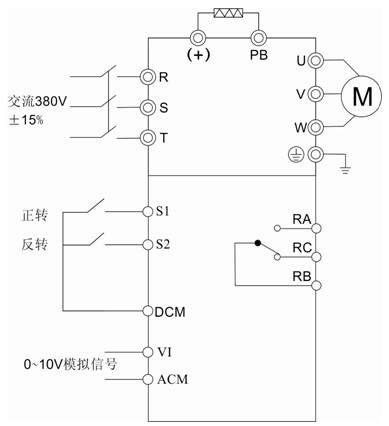

l 接線圖

l 變頻器參數設置表：

結束語
     綜上所述，富凌BD330變頻器滿足了數控車床對主軸的調速要求，實現了數控機床加工工藝要求。
