新富凌恒壓供水解決方案

新富凌恒壓供水解決方案

VFD泵也被稱為水泵變頻控制器。近年來，變頻水泵廣泛應用于恒壓供水系統，消防設備，高層建筑給水系統，水處理設備，環境工程等領域。

一、.傳統供水系統的缺點

傳統的供水系統由水泵，水塔或高位水箱等設備組成。

1. 與變頻水泵供水系統相比，傳統方法投資成本高，占地面積大，建成周期長等

2. 傳統的供水系統，很大的泵軸功率和能量損失。

二、.使用水泵變頻驅動器的好處

1. 系統占地面積小，投資少，工作效率高

2.  具有配置靈活性高，系統穩定的特點

3. 軟啟動和軟停止，可以消除水錘效應。因此，平均電機軸的扭矩和磨損會減少很多。不僅降低了維護成本，而且大大提高了泵和整個供水系統的使用壽命。

4. 通訊控制：變頻水泵系統可以幫助您實現無人值守的控制，節省人力。

5.使用富凌BD331，BD600等變頻水泵驅動器，您可以快速創建一個高效而經濟的恒壓供水系統，具有明顯的節能效果。

三.變頻水泵的節電原理

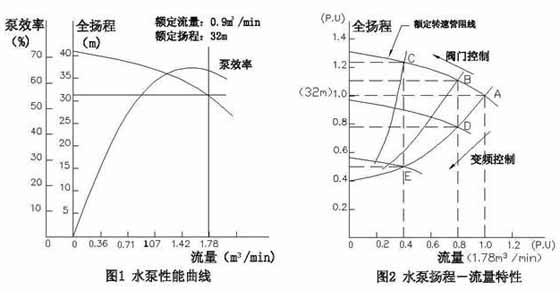

恒壓供水系統主要組成是變頻器、壓力傳感器（或遠傳壓力表）和循環水泵，而風機水泵類機械性能曲線如圖1，其流量與轉速成正比，轉速-力矩特性為二次方遞減力矩，所需要的軸功率與轉速的三次方成正比。即：

◆ q∝n, h∝n2 ， p∝n3

◆ q:流量， h:揚程， p:軸功率， n：轉速

◆數學關系式為：p=0.163·q·h/ηp（kW）

其中：p：軸功率，q：流量，h：揚程，ηp： 泵效率

傳統的方法是電機轉速恒定不變，使用閥門的開啟度（增大或減小管阻）實現流量控制（俗稱憋泵），其揚程-流量特性見圖2，例如需要額定流量的 100%、80%、40%流量時，使用閥門調節的方法其工作點對應圖中A、B、C點。這樣造成供水管網壓力不穩，工作效率低、啟動電流大、工作噪聲大、電能耗量大等特點。

采用變頻調速控制時，設定供水壓力，根據用水量的大小，變頻器改變輸出頻率，使電機的運轉速度保證供水量，從而使供水系統工作壓力維持動態平衡，見圖2，其工作點對應A、D、E。而對應的閥門控制和速度控制對應的數學關系如下：

◆ Pm=q·h/（η/η0） 工作點的軸功率

◆ PIN（V）=Pm/ηm 閥門控制時消耗的電功率

◆ PIN（I）=Pm/（η1m·ηINV ） 速度控制時消耗的電功率

◆ P0=0.163·Q0·H0/η0 額定工作點的軸功率

這里：ηINV：變頻器效率，η1m：變頻器拖動對應工作點電機效率，ηm：工頻拖動對應工作點電機效率

例如：電機功率P=15KW，效率η0=0.9，電壓U=380V,電流I=29.4A,轉速N=1440rpm,極數 pole=4；Y132S2-2型水泵，流量Q=107m3/h=1.87m3/min,揚程H=32m,泵效率ηpump=0.65，泵性能曲線如圖 1，泵的揚程-流量特性曲線如圖2，可計算得表1泵的不同工作點與軸功率及表2泵不同工作點消耗電能比較：

表1 泵不同工作點與軸功率：

表2 泵不同工作點消耗電能比較：

由表1和表2可知，水泵電機消耗的電功率與頻率的三次方成正比，在保證壓力恒定的情況下, 降低電機的工作頻率, 可有明顯的節能效果：

（1）流量為額定流量的80%時，變頻控制比閥門控制節能為：13.8/14.3-10.0/14.3=26.6%

（2）流量為額定流量的40%時，變頻控制比閥門控制節能為：11.1/14.3-4.00/14.3=49.6%

據統計一年中水泵電機負載率在50%以下的時間占總運行時間的50%以上，因此變頻控制系統節能效果相當明顯。

四. 變頻泵的常見應用場合

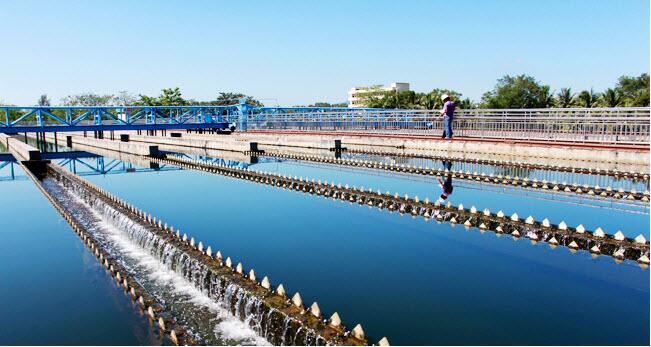

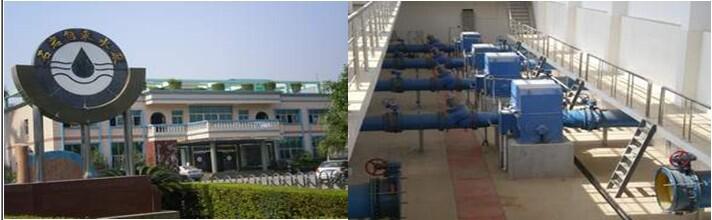

1. 高層建筑供水系統，小區供水，灑店、水廠、農業灌溉、公園噴泉等

BD331在一拖一恒壓供水上的應用

       要實現恒壓供水，BD331變頻器的 PID功能來實現，客戶根據需要設置壓力值（壓力百分比），選擇反饋信號源，當要使用睡眠功能時，需設置睡眠相關參數，電阻式電壓型壓力傳感器接線如下：

       電阻式電壓型壓力傳感器，睡眠功能推介參數如下：

BD330系列供水參數應用宏F3.01=1236

詳細資料看BD330系列說明書（版本：2015.V1.1)第118－120頁碼
