BD330變頻器在發泡機上的應用

    EPE珍珠棉發泡機是用于生產EPE珍珠棉片材的專用設備。它將DPE樹脂融化后混以丁烷、滑石粉、抗收縮劑等其它添加劑，通過擠出機構擠出，并在模頭和模唇部分發泡，最后經過風圈、定型圈冷卻、延展為固定尺寸的珍珠棉片材，最后產品由收取輥卷取。

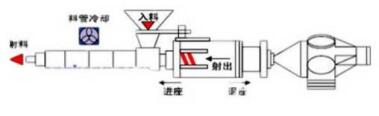

EPE珍珠棉發泡機主要組成
    1、進料段：進料段兩端分別與機筒和減速箱連接，原料由此部分送入擠出機。包括料斗，螺桿，機筒，擠出機主電動機等部分，交流電機通過減速箱與主機螺桿連接。
2、塑化加熱段：此部分裝置了大功率加熱圈，將將DPE樹脂顆粒融化，并通過螺桿將融化后的樹脂向前推進。
3、成型加熱段：此部分裝置了加熱機構及冷卻裝置，將塑化的原料逐漸降溫，直至通過螺桿將原料擠出，此外還包括丁烷泵和抗縮劑泵（甘油脂部分），抗縮劑泵以10～15Mpa（100～150mm/cm2）的壓力將抗縮劑加熱后送進機筒。丁烷泵和抗縮劑泵的進料部位設有單向閥，使原料不致反向倒流，以確保生產安全。
4、模頭部分：融化了的原料從此部分擠出。原料一經過模唇就開始發泡。EPE珍珠棉片材的厚度取決于模唇和牽引速度。
5、定型鼓：EPE珍珠棉片材的寬度由此部分決定，通過風機在在此部分提供冷卻空氣。
6、牽引輥：由定型鼓延展開的片材進入此部分牽引，此時牽引速度應保持均衡，以保證片材質量。牽引輥裝有變頻調速的電動機，以便調整牽引速度。
7、轉位式收料輥：此部分裝有可定片材長度的計米器，當?shù)谝惠伿站黹L度達到設定要求時，可轉180°第二輥開始收卷片材。


EPE發泡機工作流程
    在機械準備就緒后，第一步是升溫，脈寬調節加熱環到最大功率功率輸出，使料筒升溫到設定溫度，同時，給甘油脂鍋加熱到設定溫度；第二步，開喂料電機，設定在低轉速，同時按配方加注丁烷和甘油；第三步，降溫，打開第二段料筒冷卻水電動調節閥，使第二段料筒冷卻到設定溫度；第四步，調節模頭開度及甘油脂量；第五步，生產，開主動牽引裝置和收料機構，開始發泡生產；第六步，停加熱系統、主電機、丁烷泵和甘油脂泵；第七步，停牽引系統和收料系統。

變頻改造
    某海棉廠創建于1993年，長期致力于研究和生產海綿系列產品，主要產品類型及特征有聚酯型海綿、聚醚型海綿、閉孔型海綿、開孔型海綿、包裝防震類海綿、超軟加硬類海綿、高密度類海綿、消音隔熱類海綿、復合貼膠類海綿、導電防靜電類海綿、顏色彩色類海綿、形狀深加工類海綿、橡塑發泡類海綿以及大量生產機械化連續流水線發泡海綿材料、高質量的海綿產品及其制品，提供優質的平泡、圓泡、網泡、高彈力，高承載等精品海綿及其橡塑泡沫產品。

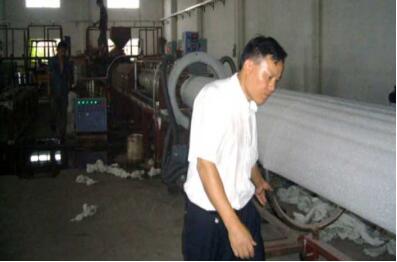

    該改造的發泡機現場電機是37KW的電機，用工頻直接啟動，啟動電流很大，經常會造成工廠總開關跳閘，影響其它設備的正常使用。由于啟動的比較頻繁對電機的沖擊很大，經常會燒電機，損失比較大。采用變頻啟動以上的問題都可以解決了，還降低了電機的維護成本。現場工藝要求電機啟動的時候在4秒鐘，啟動比較頻繁，在變頻器選型時要放大一檔功率。

    根據現場的工藝要求啟動速度要快，啟動的比較頻繁，變頻器選的是富凌BD330－045G/055P-4變頻器。采用外部電位器調速，用外部端子啟動停止。面板顯示轉速，在啟動的時候觀察轉速達到要求時，再加料

控制線路圖及參數設置
F0.01＝1，F(xiàn)0.03＝1，F(xiàn)0.08＝20.0，F(xiàn)0.09＝20.0，F(xiàn)1.21=3.0A
    通過使用變頻器，使設備啟動完全實現了軟啟動，減少了機械沖擊，大大提高了設備使用壽命；另一方面用變頻器可以實現電機的轉速任意可調，使設備可以長時間運行在低速，達到生產工藝的要求，還可以節省大量的電能，按正常使用頻率25Hz計算，平均節電率在30%以上，投資回報率很高。
